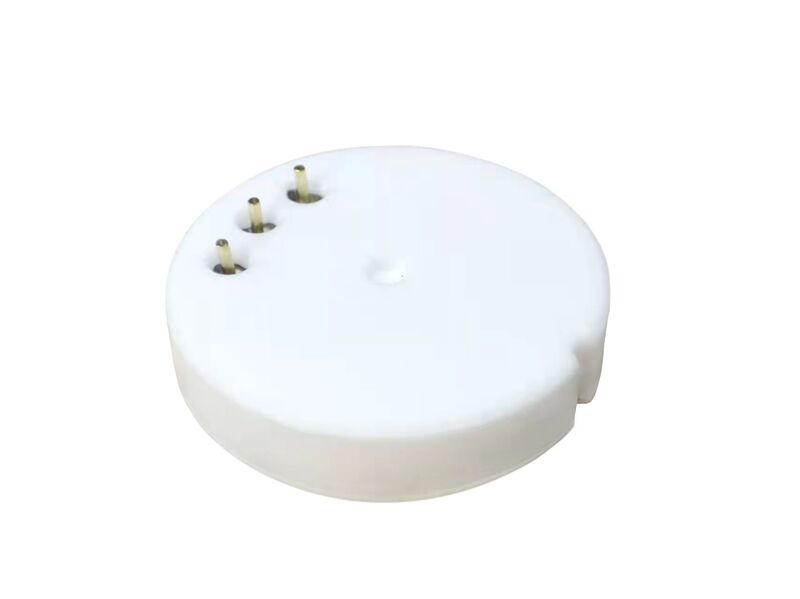

NTY21010陶瓷电容压力芯体
一，产品概述
陶瓷电容压力传感器选材96%陶瓷，具有强抗腐蚀性、耐冲击性、高弹性等优异特性，同时陶瓷极高的热稳定性使它工作温度范围可以-40℃~135℃。陶瓷电容压力传感器工作过程中不需要通过其他介质传递压力，监控压力直接作用在陶瓷膜片上，基座电极与膜片电极间的电容量变化与压力成比例关系。过载时，膜片抵到基座上而不会破损，当压力恢复时，其性能不会受到任何影响，彻底解决了低量程过载失效的缺点，是陶瓷压阻，扩散硅压力传感器的换代产品。
二，主要特性
三，应用场合
四，陶瓷电容压力传感器命名
名称：NTY21100
NT：公司品牌
Y ：圆型，
F：方型
21：直径21mm
100：压力量程100bar
五，电气特性
六，尺寸：单位mm
1，圆型
2，方型
陶瓷电容压力传感器在超出本规格书所述使用条件，如恶劣工作环境或超压作用下，陶瓷电容压力传感器都有可能被破坏，在使用时，必须遵守本规格书相关说明。
2，焊接注意事项
陶瓷电容压力传感器是陶瓷和金属的结合体。陶瓷体本身的热塑性就较差，对热的响应比较快，受到急冷和急热的情况下，陶瓷体容易开裂或虚焊。建议焊接条件：手工焊接时，使用恒温烙铁最大功率为 25W，焊接温度 280～320℃，焊接时间 3S，焊接次数小于等于 3 次。
方型的要在150度的加热台上焊接引脚。
3，储存方法
为保持引脚的可焊性和保证包装材料处于良好状态，推荐的存储条件如下： 储存温度：5～40℃；储存相对湿度：70%RH以下。
即使在理想储存条件下，陶瓷电容压力传感器可焊性也会随着时间的推移而下降，因此陶瓷电容压力传感器应在发货之日起 半年内使用。
陶瓷电容压力传感器选材96%陶瓷，具有强抗腐蚀性、耐冲击性、高弹性等优异特性，同时陶瓷极高的热稳定性使它工作温度范围可以-40℃~135℃。陶瓷电容压力传感器工作过程中不需要通过其他介质传递压力，监控压力直接作用在陶瓷膜片上，基座电极与膜片电极间的电容量变化与压力成比例关系。过载时，膜片抵到基座上而不会破损，当压力恢复时，其性能不会受到任何影响，彻底解决了低量程过载失效的缺点，是陶瓷压阻，扩散硅压力传感器的换代产品。
二，主要特性
- 耐腐蚀、抗冲击、高稳定性、耐高温、无迟滞
- 工作压力范围：0.5MPa ~ 6MPa
- 可选量程 0.5/1/2/3.5/4.5MPa
- 工作温度：-40℃ ~ 135℃
- 电源电压：5±5%Vdc
- 线性/重复性：＜1.0%VFS
- 温 漂： ＜0.025%/ VFS /℃
- 工作介质：空气、机油、刹车油、汽油、柴油、空调制冷剂等
三，应用场合
- 汽车机油传感器
- 汽车制动系统
- 汽车空调系统
- 新能源汽车热管理系统
- 汽车进排气系统
- 螺杆空压机、变频水泵系统（水导电，容值会变，要做绝缘）
- 智能压力锅
- 商用变频空调
四，陶瓷电容压力传感器命名
名称：NTY21100
NT：公司品牌
Y ：圆型，
F：方型
21：直径21mm
100：压力量程100bar
五，电气特性
| 型号 | 压力量程 （MPa） |
过载压力 （MPa） |
破坏压力 （MPa） |
测量电容 容量（pF） |
参考电容 容量（pF） |
满量程容量 变化范围（pF） |
备注 |
| NTY21005 | 0.5 | 0.9 | 1.35 | 23±3.5 | 11±3 | 4.5±2.5 | |
| NTY21010 | 1.0 | 1.8 | 2.5 | 20±3 | 10±3 | 6.5±2.5 | |
| NTY21020 | 2.0 | 3.65 | 5 | 19±3 | 10±3 | 6.5±2.5 | |
| NTY21035 | 3.5 | 6.25 | 8.75 | 15±3 | 7±3 | 4±2 | |
| NTY21045 | 4.5 | 8.15 | 11.25 | 10±3 | 7±3 | 4±2 | |
| NTF010 | 1.0 | 1.5 | 2.5 | ||||
| NTF020 | 2.0 | 3.0 | 5 | ||||
| NTF035 | 3.5 | 5.25 | 8.75 | ||||
| NTF045 | 4.5 | 6.75 | 11.25 |
六，尺寸：单位mm
1，圆型
2，方型
- 注意事项
陶瓷电容压力传感器在超出本规格书所述使用条件，如恶劣工作环境或超压作用下，陶瓷电容压力传感器都有可能被破坏，在使用时，必须遵守本规格书相关说明。
2，焊接注意事项
陶瓷电容压力传感器是陶瓷和金属的结合体。陶瓷体本身的热塑性就较差，对热的响应比较快，受到急冷和急热的情况下，陶瓷体容易开裂或虚焊。建议焊接条件：手工焊接时，使用恒温烙铁最大功率为 25W，焊接温度 280～320℃，焊接时间 3S，焊接次数小于等于 3 次。
方型的要在150度的加热台上焊接引脚。
3，储存方法
为保持引脚的可焊性和保证包装材料处于良好状态，推荐的存储条件如下： 储存温度：5～40℃；储存相对湿度：70%RH以下。
即使在理想储存条件下，陶瓷电容压力传感器可焊性也会随着时间的推移而下降，因此陶瓷电容压力传感器应在发货之日起 半年内使用。
