说明	字节数	数据	功能码03命令	功能码04命令
地址码	8位1字节	0x01	0x01	0x01
功能码	8位1字节	0x03	0x03	0x04
数据字节数	8位1字节	0x04	0x04	0x04
数据1（温度数据）高位	16位2字节	0x0120	0x01	0x01
数据1（温度数据）低位			0x20	0x20
数据2（湿度数据）高位	16位2字节	0x0182	0x01	0x01
数据2（湿度数据）低位			0x82	0x82
CRC16低位	16位2字节	0x7bf4	0x7b	0x7a
CRC16高位			0xf4	0x43

温湿度数据为接到的数据除以10，如温度数据：0x0120=288，所以温度为+28.8℃

3.5 写寄存器 功能码：0x10
3.5.1 设置波特率
　　A主机向变送器发送命令（十六进制），命令格式：地址码、功能码、寄存器启始地址高位、寄存器启始地址低位、寄存器个数高位、寄存个数低位、字节数、波特率数据、CRC校验低位、CRC校验高位。如：01 10 00 03 00 01 02 00 02 27 a2，表示向0003寄存器，写入数据0x0002，将波特率设置为4800BPS

说明	字节数	数据	命令帧
地址码	8位1字节	0x01	0x01
功能码	8位1字节	0x10	0x10
寄存器起始地址高位	16位2字节	0x0003	0x00
寄存器起始地址低位			0x03
寄存器个数高位	16位2字节	0x0001	0x00
寄存器个数低位			0x01
字节数	8位1字节	0x02	0x02
波特率数据高位	16位2字节	0x0002	0x00
波特率数据低位			0x02
CRC16低位	16位2字节	0x27a2	0x27
CRC16高位			0xa2


 波特率与数据关系：

波特率数据	0001H	0002H	0003H	0004H
波特率	1200BPS	4800BPS	9600BPS	19200BPS


　　B、设置成功后，变送器返回：地址码、功能码、寄存器起始地址高位、寄存器起始地址低位、寄存器数量高位、寄存器数量低位、CRC校验低位，CRC校验高位，如01 10 00 03 00 01 f1 c9

说明	字节数	数据	命令帧
地址码	8位1字节	0x01	0x01
功能码	8位1字节	0x10	0x10
寄存器起始地址高位	16位2字节	0x0003	0x00
寄存器起始地址低位			0x03
寄存器个数高位	16位2字节	0x0001	0x00
寄存器个数低位			0x01
CRC16低位	16位2字节	0xf1c9	0xf1
CRC16高位			0xc9


3.6其他参数设置请参照HG-RS485参数设置工具。（使用方法另附）



 3.7 RS485网络连接说明：
　　每个变送器都焊有120欧终端电阻，默认不接通。如果右图所示。当需要组网连接时，可以将首未两端的匹配电阻，自行焊上。
　　为保证通信质量，组网时应采用总线拓扑结构，不能采用星形或环形拓扑结构，否则会影响通信质量。

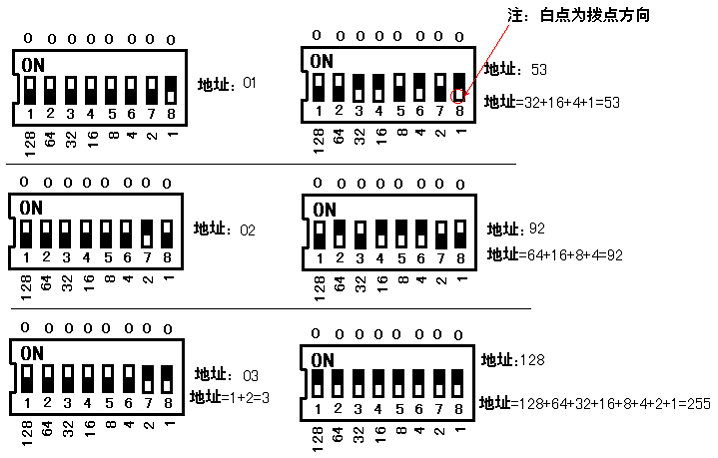

3.8地址码：地址码由拨开关设置。设置方法如下：



四、产品接线示意图
4.1接线示意图


供电电压：DC12～24V
A与B是RS485信号线。分别RS485连接器RS485+与RS485-。


4.2 RS485组网拓扑结构示意图




六、注意事项

• 避免阳光直射
• 谨防静电，不要用手或安装工具等物触碰湿度变送器敏感元件。
• 不要安装在尘埃较多的场所，以免影响测量精度。
• 建议连接采用屏蔽双绞线。
• 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在。

附：HG-RS485参数设置工具使用说明：
一、变送器与电脑连接：按以下两种接法之一连接好变送器。


二、打开“HG-RS485参数设置工具”选择正确的Com口。
Com口号根据不同的连接器产生的com号不相同。请查看我的电脑à点右键à属性à硬件à设备管理器


选择正确的com口号与正确的波特率后，点击“打开串口”


串口成功打开后，指示部分会变送绿色。

三、读取温湿度数据
1、将模式设置为测量模式


2、根据变送器或模块说明书设置正确的地址与功能码。本例以地址码=0x01，功能码=03演示。正确设置后点击“开始/暂停读取图标”。如地址与功能码、波特率与变送器或模块相同的话，显示窗口会显示变送器或模块的温湿度数据，否则显示错误


四、读取温湿度修正值
步骤：
1、选择为测试模式；
2、选择读取的变送器或模块地址，点击“读取修正值”。



五、设置地址：说明：此部分仅对没有地址编码器的RS485模块有效
步骤：1、设置为“设置模式”


      2、单个设置：指针对某个模块设置。即将指定地址的模块改为新的地址，仅对一个模块起作用。设置方法：
     1）先择指定的模块地址，再选择要设置新的地址，再点击“单个设置”按钮，成功设置后，状态显示“地址设置成功”。例如将指定1号地址的模块，设置成2号地址：


3、广播设置：指对连接到总线的所有模块地址进行波特率设置。主要用于批量设置同一地址。设置时忽略检测地址；
    1）选择要设置的波特率，点击“广播式设置”。广播式设置时，无状态返回


六、设置波特率：
步骤：1、设置为“设置模式”
　　　2、单个设置：指针对某个模块设置。即将指定地址的模块改为新的波特率，仅对一个模块起作用。设置方法：
     1）先择指定的模块地址，再选择要设置新的波特率，再点击“单个设置”按钮，成功设置后，状态显示“波特率设置成功”。例如将指定1号地址的模块，设置成4800BPS：


　　3、广播设置：指对连接到总线的所有模块地址进行波特率设置。主要用于批量设置同一地址。设置时忽略检测地址；
    1）选择要设置的波特率，点击“广播式设置”。广播式设置时，无状态返回
　　


七、设置温湿度修正值
　　此项设置用来修正测量时的平移误差，将测量值增加或减少，修正平移偏差。
　　设置方法：1、选择要修正的变送器或模块地址
          2、在温度或湿度修正框内输入要修正的值。点击“设置温度”或“设置湿度”，成功设备后，状态栏显示“设置修正值成功”
　　例如：向指定地址为0x01的变送器将温度向上修正0.5℃。如要向下修正时，输入-0.5即可。



八、恢复出厂设置
　　对指定地址变送器或者模块恢复出厂设置
　　步骤：选择指定变送器或模块的地址，点击“恢复出厂设置”按钮
