湿度传感器HGS06产品说明书

一、产品简介：
该产品为电阻型高分子湿度传感器（HGS06），具备耐水功能，响应速度极快，湿滞小，性能稳定可靠，一致性好，方便大批量生产。产品特性与行业主流湿度传感器兼容。

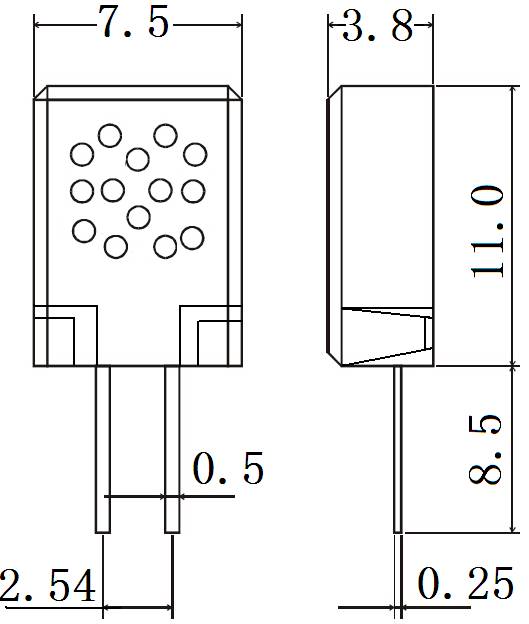

二、外型尺寸：（具体外观见附图一）外壳可选

             附图（一）尺寸公差±0.5mm

三、适用范围：
家电湿度控制、加湿设备、除湿设备、温湿度计、电子万年历、电波钟（RCC）、数字相框、家庭气象站等。

四、型号规格：
HGS06，特征阻抗为23KΩ；产品符合ROHS环保；

五、电气性能：
1. 工作电压：VPP≤5.5V； 工作频率：500Hz—2000Hz；
2. 工作温度：0℃—50℃； 工作湿度：20%—95%RH；
3. 稳定性：≤2%RH/年；   温度特性：≤0.5%RH/℃；
4. 湿度检测一致性：≤±3%RH；
5. 响应速度：小于15S；
6. 耐水性：   浸水10分钟，晾干恢复后，湿度变化小于2%；
浸水30分钟，晾干恢复后，湿度变化小于5%；

六、标准检定条件：
1. 温度25℃（±1度），测定频率1KHZ，设定工作电压为IVAC（正弦波）；
2. 检测设备为交流电桥（LCR）（备注：不能使用直流电源）；
3. 采用恒湿发生装置：恒湿交变箱（HG—1型）；

七、产品使用注意事项：
1. 避免硬物或手指接触元件表面，以免划伤或污染感湿膜；
2. 避免工作在结露的环境。

八、产品阻抗特性数据详表，如下附图（二）所示
附图（二）　 0℃～50℃（23KΩ）湿度阻抗特性数据表

	0℃	5℃	10℃	15℃	20℃	25℃	30℃	35℃	40℃	45℃	50℃
20%RH			10M	7419	4971	3710	2894	2226	1781	1298	1076
25%RH	10M	7419	5194	3710	2523	1929	1410	1113	816	653	519
30%RH	4748	3413	2411	1744	1335	994	787	611	482	415	312
35%RH	2152	1558	1059	815	631	510	395	319	245	193	141
40%RH	1076	794	502	386	299	226	192	166	137	96	82
45%RH	519	371	254	196	151	135	108	89	65	52	42
50%RH	275	193	135	104	79	65	56	47	38	30	24
55%RH	141	104	79	61	47	42	33	27	22	18	14
60%RH	80	62	49	37	29	23	20	17	14	11	9
65%RH	46.0	36.4	30.4	23.4	18.1	14.1	11.9	10.1	8.7	7.0	5.8
70%RH	28.2	24.5	19.3	14.8	11.5	10.0	8.2	6.8	5.5	4.5	3.6
75%RH	22.5	18.6	14	10.8	8.2	6.1	5.7	5.1	4.1	3.0	2.4
80%RH	13.6	11.5	9.7	7.9	6.5	5.6	4.1	4.1	3.4	2.1	1.9
85%RH	9.8	8.8	6.9	5.8	4.8	4.5	2.8	2.1	1.9	1.4	1.2
90%RH	7.1	6.3	5.8	4.2	3.7	3.2	2.2	1.5	1.4	1.0	0.9
95%RH	6.6	5.5	4.5	3.3	2.7	2.3	2	1.7	1.3	1.0	0.9


九、产品阻抗特性曲线示意图：
